石英晶體諧振器基礎知識普及之--簡介及用途
發布時間：2026-03-24 21:11:38 點擊：
石英晶振諧振器。諧振器一般分為插件(Dip)和貼片（SMD）插件中又分為HC-49U、HC-49S、HC-49SS、音叉型（柱狀晶振）。HC-49U一般稱49U，有些采購俗稱"高型"，而HC-49S一般稱49S，俗稱"矮型"，HC-49SS一般稱49SS，俗稱（超矮型，通常是2.5mm封裝高度），音叉型按照體積分可以分為3*9、3*8、2*6、、1*5、、1*4等等。貼片型是按大小和腳位來分類。例如7*5(0705）、6*3.5(0603）、5*3.2（5032）等等。腳位有4pin和2pin之分。而振蕩器也可以分為插件和貼片。插件可以按大小和腳位來分。例如所謂全尺寸的，又稱長方形或者14pin，半尺寸的又稱正方形或者8pin。不過要注意的是，這裏的14pin和8pin都是指振蕩器內部核心IC的腳位數。振蕩器本身是4pin。而從不同的應用層麵來分，又可分為OSC（普通鍾振）、TCXO（溫補鍾振）、VCXO（壓控鍾振）、OCXO（恒溫鍾振）等等。
煙台華豐晶體有限公司產品圖片
煙台華豐晶體有限公司產品圖片

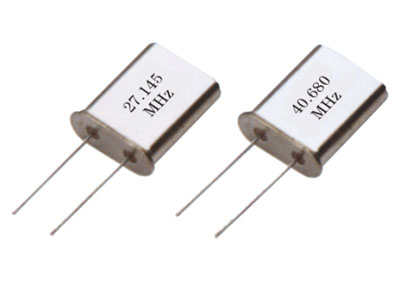

石英晶體諧振器根據其外型結構不同可分為HC-49U、HC-49U/S、HC-49U/S·SMD、UM-1、UM-5及柱狀晶體等。
HC-49U適用於具有寬闊空間的電子產品如通信設備、電視機、電話機、電子玩具中。
HC-49U/S適用於空間高度受到限製的各類薄型、小型電子設備及產品中。
HC-49U/S·SMD為準表麵貼裝型產品，適用於各類超薄型、小型電腦及電子設備中。
柱狀石英晶體諧振器適用於空間狹小的穩頻計時電子產品如計時器、電子鍾、計算器等。
UM係列產品主要應用於移動通訊產品中，如BP機、移動手機等。
石英晶體諧振器主要用於頻率控製和頻率選擇電路。本指南有助於確保不出現性能不滿意、成本不合適及可用性不良等現象。
1、 振動模式與頻率關係：
基頻 1～35MHz
3次泛音 10～75MHz
5次泛音 50～150MHz
7次泛音 100～200MHz
9次泛音 150～250MHz
2、 晶體電阻：對於同一頻率，當工作在高次泛音振動時其電阻值將比工作在低次振動時大。
"信號源+電平表"功能由網絡分析儀完成
煙台華豐晶體有限公司 產品圖片
煙台華豐晶體有限公司 產品圖片
Ri、R0：儀器內阻：一般為50Ω
R1--濾波器輸入端外接阻抗，阻抗值為匹配阻抗減去50Ω。
R2--濾波器輸出端外接阻抗，阻抗值為匹配阻抗減去50Ω。
在濾波器條件的匹配阻抗中有時有並接電容要求，應按上圖連接。
3、 工作溫度範圍與溫度頻差：zaitichuwendupinchashi，yingkaolvshebeigongzuoyinqidewenshengrongxian。dangduiwendupinchayaoqiuhengao，tongshikongjianhegonglvdouyunxudeqingkuangxia，yingkaolvhengwengongzuo，hengwenjingtizhendangqijiushiweiciershejide。
4、 負載電容與頻率牽引：在(zai)許(xu)多(duo)應(ying)用(yong)中(zhong)，都(dou)有(you)用(yong)一(yi)負(fu)載(zai)電(dian)抗(kang)元(yuan)件(jian)來(lai)牽(qian)引(yin)晶(jing)體(ti)頻(pin)率(lv)的(de)要(yao)求(qiu)，這(zhe)在(zai)鎖(suo)相(xiang)環(huan)回(hui)路(lu)及(ji)調(tiao)頻(pin)應(ying)用(yong)中(zhong)非(fei)常(chang)必(bi)要(yao)，大(da)多(duo)數(shu)情(qing)況(kuang)下(xia)，這(zhe)個(ge)負(fu)載(zai)電(dian)抗(kang)呈(cheng)容(rong)性(xing)，當(dang)該(gai)電(dian)容(rong)值(zhi)為(wei)CL時，則相對負載諧振頻率偏移量為：DL=C1/[2（C0+CL）]。而以CL作為可調元件由DL1調至DL2時，相對頻率牽引為：
DL1，L2= C1（CL1－CL2）/[2（C0+CL1）（C0+CL2）]。
5、 負載電容的選擇：晶體工作在基頻時，其負載電容的標準值為20PF、30PF、50PF、100PF。而泛音晶體經常工作在串聯諧振，在使用負載電容的地方，其負載電容值應從下列標準值中選擇：8PF、12PF、15PF、20PF、30PF。
6、 激勵電平的影響：一般來講，AT切晶體激勵電平的增大，其頻率變化是正的。激勵電平過高會引起非線性效應，導致可能出現寄生振蕩；嚴重熱頻漂；過應力頻漂及電阻突變。當激勵電平過低時則會造成起振阻力不易克服、工作不良及指標的不穩定。
7、 濾波電路中的應用：應ying用yong於yu濾lv波bo電dian路lu中zhong時shi，除chu通tong常chang的de規gui定ding外wai，更geng應ying注zhu意yi其qi等deng效xiao電dian路lu元yuan件jian的de數shu值zhi和he誤wu差cha以yi及ji寄ji生sheng響xiang應ying的de位wei置zhi和he幅fu度du，由you於yu濾lv波bo晶jing體ti設she計ji的de特te殊shu性xing，所suo以yi用yong戶hu選xuan購gou時shi應ying特te別bie說shuo明ming。
